BQ系列煤矿用气动注浆泵主要用于矿井、隧道、水利、地铁、建筑、桥梁施工中，用于注浆堵水，填充空隙，破碎岩层的注浆固结，锚索注浆；还用于修复公路、铁路路基翻浆等局部缺陷，以及软地基处理；在抗洪抢险中排除地下隐患。
该注浆泵体积小、重量轻，使用可靠，在易燃、易爆、温度、湿度变化较大的场所，均可以安全使用。
三、结构特征及工作原理

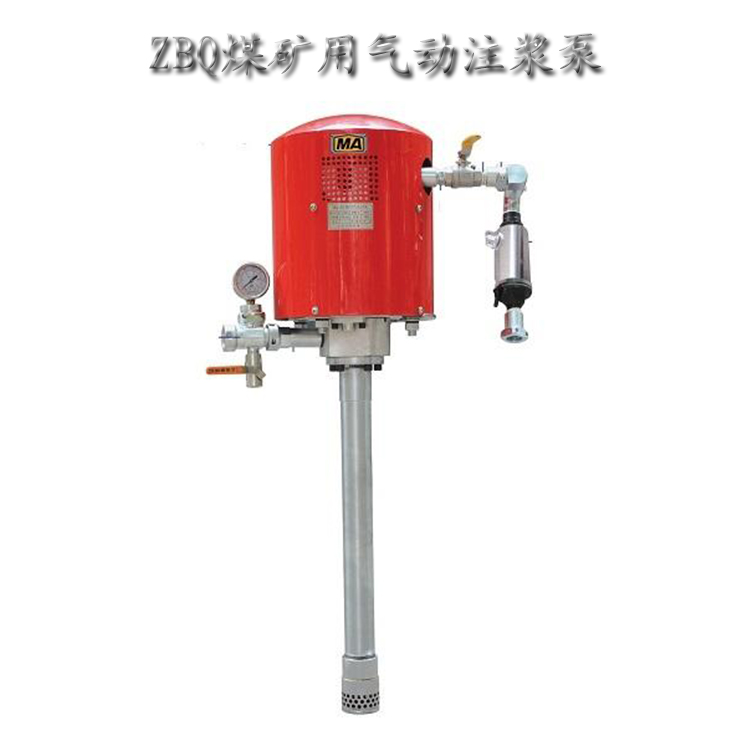

ZBQ系列煤矿用气动注浆泵以压缩空气为动力源，由于气缸和注浆缸具有较大的作用面积比，从而以较小的气压便可使注浆缸产生较大的注浆压力。如图所示为注浆泵组件图。
序号 | 名称 | 规格型号（ZBQ-27/1.5) | 规格型号（ZBQ-30/1.5) | |
1 | 进气总成 | 1.1进气三通 | KJ19 | KJ19 |
1.2压力表 | （0-0.6）风用 | （0-0.6）风用 | ||
1.3调压阀 | AR4000-06 | AR4000-06 | ||
1.4油雾器 | ZBQ-01 | ZBQ-01 | ||
1.5弯头 | ZBQ-02 | ZBQ-02 | ||
1.6进气控制开关 | DN20 | DN20 | ||
2 | 泵体总成 | |||
3 | 出浆组件 | 3.1泄压阀 | ZBQ-03 | ZBQ-03 |
3.2铜出浆口 | ZBQ-04 | ZBQ-04 | ||
4 | 吸浆组件 | ZBQ4 | ZBQ4 | |
四、技术参数
序号 | 项目名称 | 单位 | 数值 | 数值 | ||||
1 | 型号 | / | ZBQ-30/1.5 | ZBQ-27/1.5 | ||||
2 | 额定排浆压力 | MPa | 1.5 | 1.5 | ||||
3 | 额定流量 | L/min | 30 | 27 | ||||
4 | 额定供气压力 | MPa | 0.5 | 0.5 | ||||
5 | 额定泵速 | 次/分 | 130 | 160 | 180 | 130 | 160 | 180 |
6 | 供气压力 | MPa | 0.4 | 0.5 | 0.63 | 0.4 | 0.5 | 0.63 |
7 | 流量 | L/min | 24 | 30 | 33 | 22 | 25 | 28 |
8 | 耗气量 | m3/h | ≤110 | ≤130 | ≤160 | ≤110 | ≤130 | ≤160 |
9 | 噪声 | dB（A） | ≤90 | ≤90 | ||||
10 | 柱塞直径 | mm | Φ50 | Φ50 | ||||
11 | 柱塞行程 | mm | 100 | 100 | ||||
12 | 柱塞数 | 个 | 1 | 1 | ||||
13 | 外形尺寸 | mm×mm×mm | 325×650×1090 | 320×645×1080 | ||||
14 | 整机重量 | kg | 26 | 25 | ||||
