IGBT吸收 逆变式焊机电容器
一.CBB15 CBB16逆变焊机电容
n 工艺
- 介质一边缘加厚金属化薄膜
- 壳体一阻燃ABS/PBT
- 内部一填充环氧树脂
- 引出一镀锡铜电极
n 用途
该电容器广泛用于电力电子领域中,起到隔直、母线侧高次谐波滤除、IGBT尖峰吸收保护、阻尼、箝位等作用。
n 技术特点
- 低自感/低损耗/低ESR
- 大工作电流及高的电流处理能力
- 高可靠性及长寿命
- 易安装、紧固
- 工作温度：-25℃+75℃
- 存贮温度：-40℃+85℃
- 执行标准：IEC61071
二.公司展示
三.产品尺寸

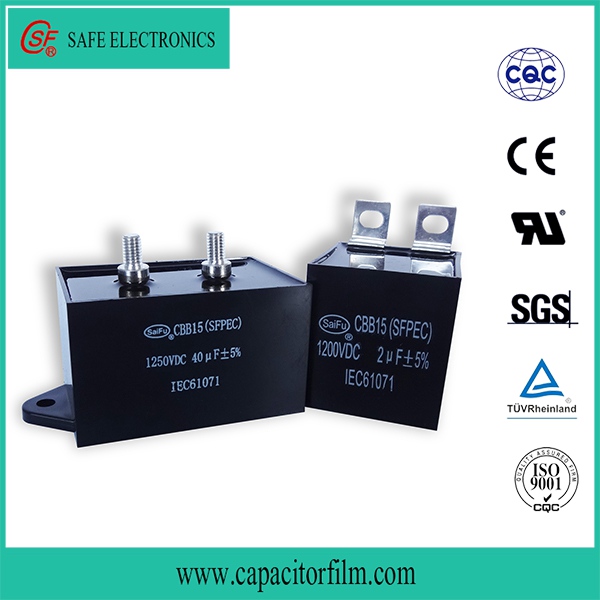

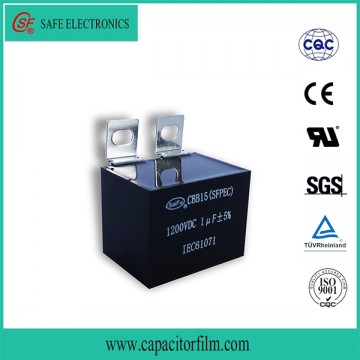

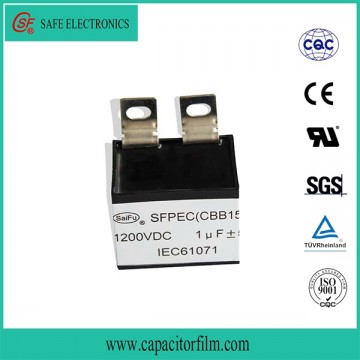

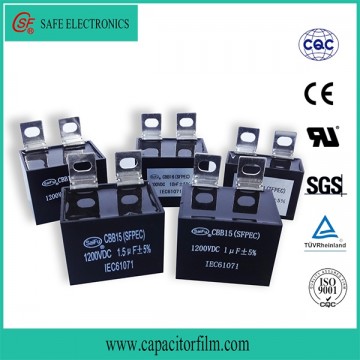

CBB15规格尺寸
|
CBB15型号 SFPEC- |
额定电压 |
容量 （μF） |
额定电流 Max.(A) |
外壳尺寸L*B*H(mm) |
|
|
DC（V） |
AC(V) |
||||
|
1200-0.47 |
1200 |
350 |
0.47 |
5 |
44*34*36 |
|
1200-1 |
1200 |
350 |
1 |
10 |
44*34*36 |
|
1200-2 |
1200 |
350 |
2 |
18 |
50*44*50 |
|
1200-3 |
1200 |
350 |
3 |
25 |
50*44*50 |
|
1250-40 |
1250 |
400 |
40 |
10 |
74*46*49 |
|
1250-系列 |
1250 |
400 |
可达500 |
|
不定 |
n CBB16规格尺寸
|
CBB16型号 SFPEC- |
额定电压 |
容量 （μF） |
额定电流 Max.(A) |
外壳尺寸φ*H（mm） |
|
|
DC（V） |
AC(V) |
||||
|
1400-10 |
1400 |
400 |
10 |
5 |
50*60 |
|
1400-20 |
1400 |
400 |
20 |
10 |
50*60 |
|
500-2 |
1800 |
500 |
2 |
30 |
63*49 |
|
500-3 |
1800 |
500 |
3 |
40 |
63*49 |
|
500-4 |
1800 |
500 |
4 |
50 |
63*49 |
|
500-5 |
1800 |
500 |
5 |
65 |
63*49 |
|
500-6 |
1800 |
500 |
6 |
80 |
73*49 |

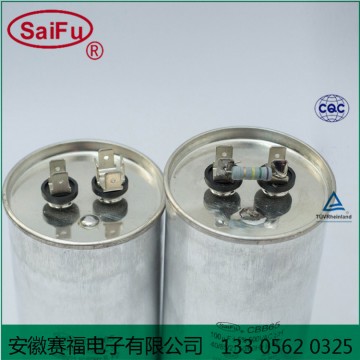

n CBB65规格尺寸
|
型号 CBB65-50 |
额定电压 |
容 量 （μF） |
额定电流 MAX.(A) |
外壳尺寸 φ*H（mm） |
|
AC(V) |
||||
|
500 |
50 |
8 |
50*125 |
注：1.其它容量、尺寸系列可按用户需要商定。
