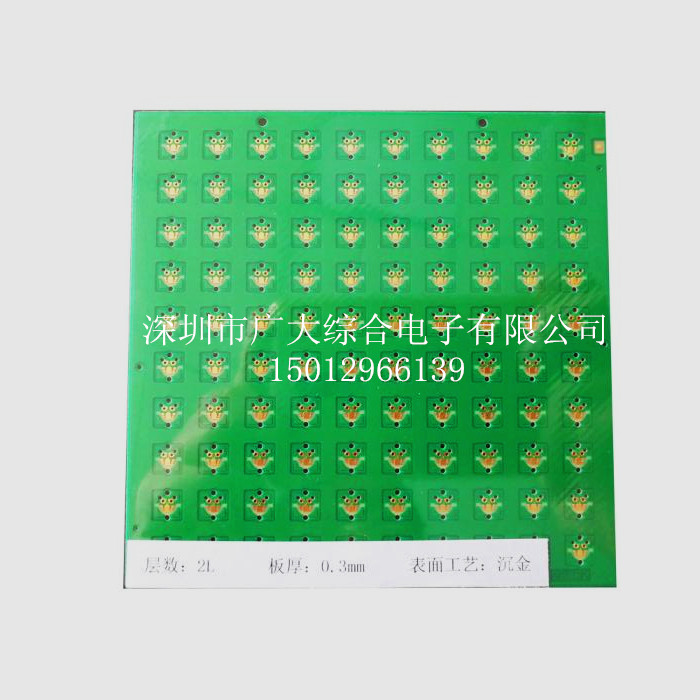

提供0.3mm超薄线路板；深圳PCB超薄板加工厂
深圳市广大综合电子有限公司是一家从事超薄PCB电路板设计、生产、销售于一体的企业。主要生产单面PCB板,双面PCB板,多层PCB板，高精密PCB板，阻抗PCB板，超长超薄PCB板，无卤素PCB板，HDI，软硬结合板等。致力于高精密PCB线路板生产制造，月产PCB线路板15000平方米，加工精度线距线宽可达0.075mm、孔径0.10mm。专门为国内外高科技企业和科研单位及电子产品企业服务。我们的产品广泛应用于通信、计算机、电源、数码、工业控制、科教研发、汽车、航天航空等高科技领域。公司贯彻实行“客户满意，真诚服务，追求卓越，勇于创新”的企业精神，坚持向国内外先进企业学习，不断提高公司自身业务技术水平；同时引进ISO9001质量体系，规范化、规模化、体系化、品质化生产，现在，广大综合电子已经俨然已经成为一个可以信赖，可以长期合作的PCB生产商。
1.加工尺寸：1200mm*600mm
2.最高层数：1-20层
3.加工板厚度：刚性板 0.1mm-4.0mm
4.基材铜箔厚度：刚性板 18μ（1/2OZ），35μ（1OZ），70μ（2OZ）
5.常用基材：FR-4，
6.钻孔：最小孔径 0.15MM
7.孔金属化：最小孔径 0.15mm，板厚/孔径比 4：1
8.导线宽度：最小线宽：金板 0.05mm，锡板 0.075mm
9.导线间距：最小间距：金板 0.05mm，锡板 0.075mm
10.镀金板：镍层厚度：〉或＝2.5μ金层厚度：0.05-0.1μm 或按客户要求
11.喷锡板：锡层厚度：>或＝2.5-5μ
12.铣板：线到边最小距离：0.15mm 孔到边最小距离：0.2mm 最小外形公差：±0.12mm
13.插座倒角：角度：30度、45度、60度深度：1-3mm
14.V 割：角度：30度、35度、45度深度：板厚 2/3最小尺寸：80mm*80mm
15.通断测试： 最大测试面积：400mm*500mm 最大测试点：8000点
最高测试电压：300V 最大绝缘电阻；100M 欧
16.耐焊性：85---105℃/280℃---360℃
17.刚性板的耐绕曲性/耐化学性：符合国际印制电路IPC标准。
18.接受文件：protel autocad powerpcb orcad gerber或实板抄板
