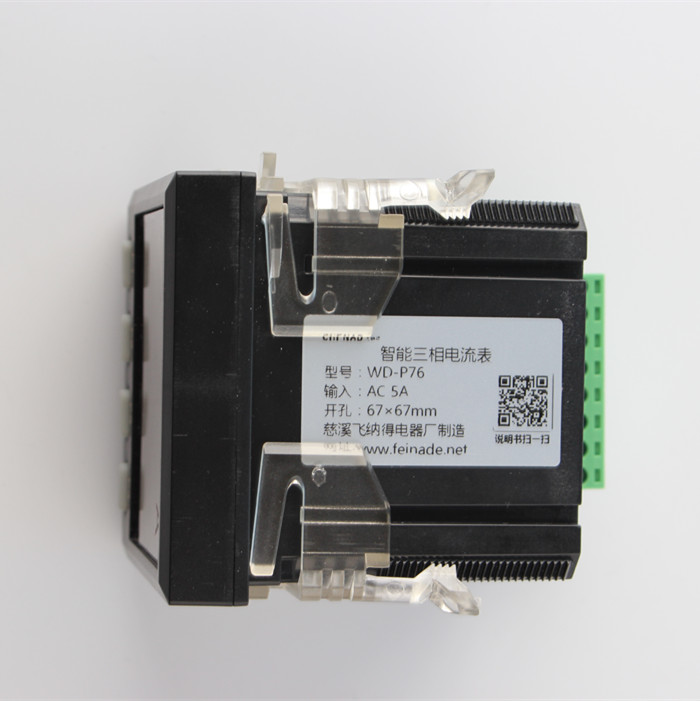

飞纳得智能三相电流表WD-P76 批发
一、概述
WD-P76智能三相电流表，适用于电力电网、电站、电气开关柜和自动化系统中，对三相电流的电参数测量和显示，采用LED方式显示。本产品长期运行稳定性好，具有测量精度高，读数清晰、方便、无视角误差、可任意角度安装、抗震、抗干扰能力强等优点；仪表CT变比可通过仪表面板上按键设置；使用非常灵活方便；数字校零、数字校调，精度高，性价比极高，是原指针式仪表的理想替代品。
产品符合DLT721-2000、IEC6100-4相关EMC Level3级标准。
二、技术指标
|
名称 |
对应参数 |
|
精度等级 |
电流0.2% (IN为0.5级) |
|
量程范围 |
0~9999A |
|
整机功耗 |
＜0.4VA（每相） |
|
工频耐压 |
AC2KV/min-1mA |
|
绝缘电阻 |
＞50MΩ |
|
工作环境 |
-10~60℃，5~95%无凝露 |
|
信号输入 |
电流5A； 频率45/65HZ |
|
辅助电源 |
AC/DC85~265V |
|
分辨率 |
1mA |
三、功能特点
1.可实时测量电力线路中各种电流参数，按需要既可测量显示单个参数，也可同时测量多个参数。
2.品种、规格齐全，有多种外形尺寸，多个系列化的产品，所有仪表均按照标准尺寸设计，兼容性强，维修更方便。

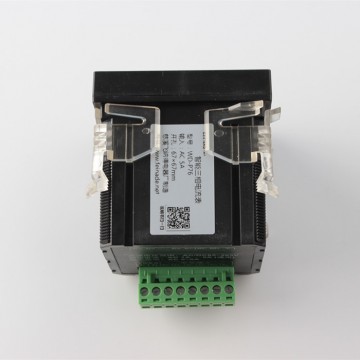

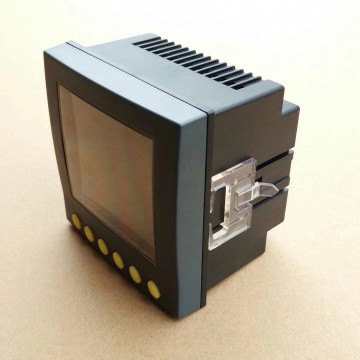

3.卡式安装方式取代传统螺钉安装方式，安装简单、方便、牢固、SMT生产工艺，软件生产校准。

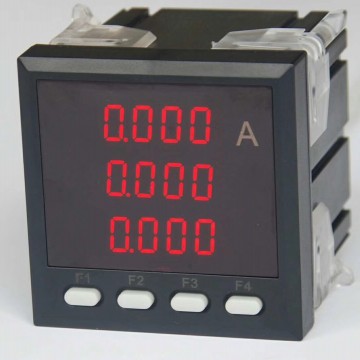

三、面板说明
|
按键名称 |
功能说明 |
|
F1键 |
无功能 |
|
F2数据键、返回键 |
编辑数据时，每按键一次，数值增加1；编辑结束按此键退出 |
|
F3移位键 |
编辑数据位时，每按键一次，光标位向左移动一位 |
|
F4多功能键 |
空闲状态按此键2~3秒即可进入设置菜单；数据编辑状态， 按此键可选中或取消光标。 |
四、编程操作
操作实例：设仪表信号输入为300/5A，CT=60（仪表初始输入为5A，CT=1）
1、 初始状态（图1）下长按F4键3秒首先进入的菜单是仪表地址号设置（图2）；
2、 轻按F3键一次，切换到CT变比设置菜单（图3）
3、 轻按F4键一次，最下排数码管的最后一位小数点（此时作为光标）被点亮，代表最后一位数被选中，处于可编辑状态（图4）
4、 连续按数据键F2直至将数字调整到0（图5）
5、 按移位键F3将光标向前移动一位（图6）
6、 连续按数据键F2直至将数字调整到6（图7）
7、 按F4键一次，光标被取消（图8），到此已经将初始CT=1修改成CT=60
