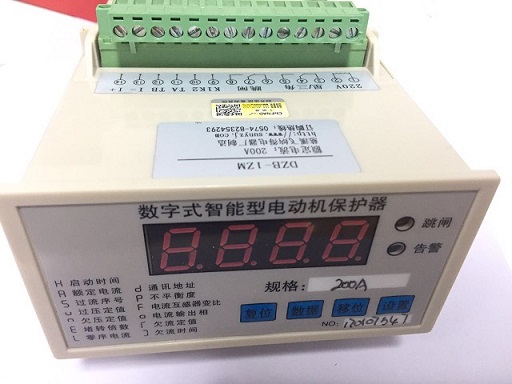

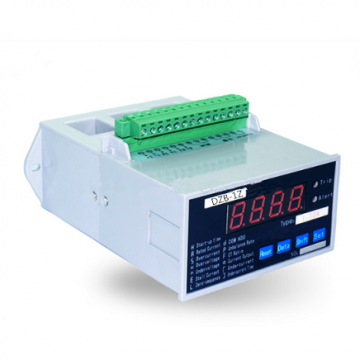

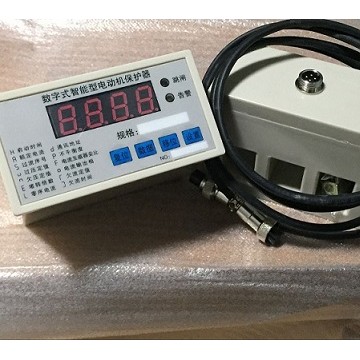

飞纳得DZB系列智能型电动机保护器 升级版
一、主要功能
1、保护功能： 短路、堵转、过流、三相电流不平衡、断相、过压、欠压、漏电、欠流等故障保护。
2、设定功能： 可现场设定启动时间、额定电流、过压值、欠压值、过流动作时间（反时限特性）、堵转倍数、漏电电流值、欠流值、欠流动作时间、通讯地址号、三相电流不平衡百分比、变比互感器值、可选任何一相作为输出4～20mA标准模拟信号、电流输出误差等。
3、显示功能： 通电时显示STOP；运行状态时循环显示A、B、C三相电流值及电源电压；保护状态时过流、过压、欠压值记忆显示，故障类别字符提示显示；设置状态时显示各故障字符及设定值。
4、保护投退功能：所有的保护功能均可投退，且可设定跳闸或告警。除短路、堵转、过流、断相保护只能投跳闸，其余保护（过压、欠压、不平衡、漏电、欠流保护）均可设定跳闸或告警。
5、跳闸和告警功能：如用户对有些故障不需要跳闸停机的，可设定为告警（如：过压保护、欠压保护、不平衡保护、漏电保护、欠流保护）并且可通过告警输出接点发信号。
6、通讯功能：（选配）可通过串行数字接口，实现信息传送，一台上位机(PC)可接256台保护器，并可对每台电机进行参数设定，启停操作，便于自动化管理。
7、远传功能： （选配）可输出4～20mA标准模拟信号，直接与工业用二次仪表或计算机系统连接。
8、记忆功能： 可存储近期电机所发生故障原因，并可按移位键取出最近十次电机发生的故障代号。
二、主要技术指标
1、测量范围：电流0～999A，电压AC170V～AC500V。
2、触点容量：AC220V/5A，AC380V/3A，电寿命不低于10万次。
3、启动时间：整定范围为1～99S，在启动时间内，对堵转、过流、欠流不进行保护，只对短路、断相、过压、欠压、漏电及三相电流不平衡进行保护。
4、短路保护：当工作电流达到额定电流的8倍以上时，动作时间≤0.2S。
5、堵转保护：当工作电流达到额定电流3～8倍时，动作时间≤0.5S，。
6、不平衡保护：当三相中最大电流与最小电流之差Imax -Imin/Imax≥P％时，动作时间≤2.0S，该保护可投跳闸或告警。
7、断相保护：当任何一相或二相断开时，动作时间≤0.8S。
8、过压保护：当工作电压超过过压设定值时，动作时间≤5.0S，该保护可投跳闸或告警。
9、欠压保护：当工作电压低于欠压设定值时，动作时间≤10S，该保护可投跳闸或告警。
10、欠流保护：当电机工作电流小于欠流设定值时，经过延时后动作出口，动作时间可整定，动作出口可设定为跳闸或报警。
11、过流保护：过流保护动作时间为反时限特性保护，保护动作时间可根据用户需要自行设定。设定值序号对应的过流电流倍数与保护动作时间特性如下图。过流反时限保护特性满足国际电工委员会（IEC255-4）标准规范规定。
