飞纳得电机综合保护器JFY-801 基础知识
一、 产品概述
数字式电机保护器是一款智能型电动机综合保护器，是传统热继电器的升级换代产品。该产品采用数字处理技术，高亮度LED显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、欠载、缺相、三相电流不平衡等故障。当发生上述故障时，内部继电器触点断开，切断电动机电源。
二、 主要功能
l 电流显示
l 过载保护
l 欠载保护
l 缺相保护
l 三相不平衡保护
l 自动恢复
l 故障电流锁定
l 内置时间继电器功能
三、 主要技术指标
|
指 标 |
型 号 JFY-801 |
单位 |
|
额定电流设定范围 |
1～100 |
A |
|
电流测量精度 |
±1% |
- |
|
电源电压 |
AC 220V |
V |
|
触点容量 |
3A/440VAC（纯阻性负载） |
- |

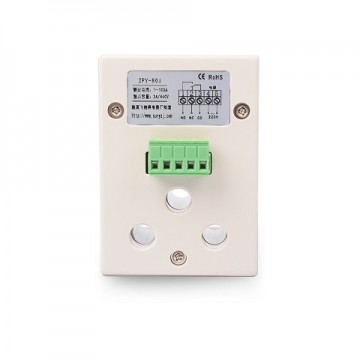

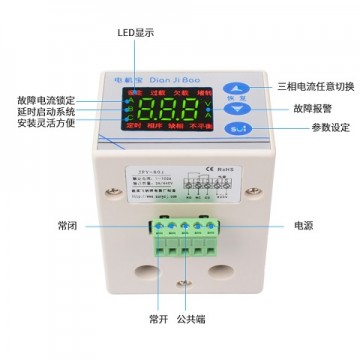

四、 操作指南
l 查看A、B、C三相电流
正常工作时显示的是三相平均电流，按“Sel”键可以切换显示A、B、C三相电流。发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
l 电动机额定电流值设置（整定电流）
长按“Sel”键2秒，显示“设定”，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“Sel”键退出设置状态。
l 告警（保护）状态恢复
发生过载、欠载、缺相或三相不平衡等告警时，会在显示屏上闪烁显示“过载”、“欠载”、“缺相”、“不平衡”等字样，继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复。
l 参数设置
在显示电流的状态下，长按“5”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“5”或“6”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“5”或“6”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。
内部参数代码如下表所示：
|
类别 |
代码 |
参数名称 |
设定范围 |
出厂 设定 |
单位 |
备注 |
|
过载保护类 |
F11 |
电动机额定电流 （整定电流） |
1.0 – 100 |
20 |
A |
这个参数可以直接长按Sel键 设定 |
|
F13 |
定时限动作时间 |
0.1 – 60.0 |
3.0 |
秒 |
在F12=0时起作用 |
|
|
欠载保护类 |
F14 |
欠载动作点 |
0 - 80 |
20 |
% |
电流低于额定电流（F11）的设定百分比时，产生欠载告警 |
|
F15 |
欠载动作时间 |
0.1 – 60.0 OFF |
OFF |
秒 |
“OFF”表示关闭欠载保护功能， |
|
|
F18 |
启动时间 |
0.0 – 60.0 |
0.0 |
秒 |
启动时用来避过过载预警 |
|
|
缺相和三相不平衡类 |
F21 |
三相不平衡动作点 |
1 – 50 |
20 |
% |
见“基本工作原理” |
|
F22 |
三相不平衡动作时间 |
0.1 – 60.0 OFF |
5.0 |
秒 |
缺相或三相不平衡动作时间设为“OFF”表示关闭缺相或三相不平衡告警功能 |
|
|
F23 |
缺相动作时间 |
0.1 – 60.0 OFF |
2.0 |
秒 |
||
|
自动恢复类 |
F51 |
自动恢复次数 |
0 – 10 UNL |
0 |
次 |
F51设为0表示不允许自动恢复; “UNL”表示无限自动恢复 具体设置方法参见工作原理说明
|
|
F52 |
自动恢复间隔时间 |
0.1 – 99.9 |
15.0 |
分钟 |
||
|
F53 |
重复故障间隔时间 |
1 - 999 |
60 |
分钟 |
||
|
附加功能类 |
F61 |
上电延时 |
0 – 999 |
0 |
秒 |
通电若干秒后再吸合继电器，相当于一个时间继电器功能 |
|
F63 |
屏幕保护时间 |
0 – 300 |
0 |
秒 |
无电流时将关闭屏幕，0表示不启用 |
|
|
|
End |
退出设置状态 |
- |
|||
