飞纳得小电机保护器JFY-713 畅销全国
一．产品简介

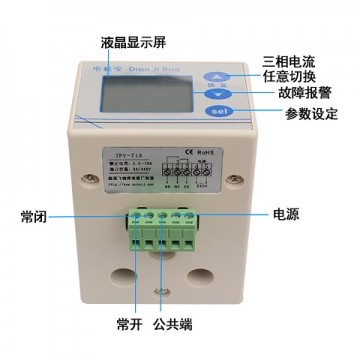

本产品是一款智能型电动机综合保护器，采用数字处理技术，液晶显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相、等故障。当发生上述故障时，内部继电器触点断开，切断电动机电源。
二．主要功能
1、 电流显示：可显示三相平均电流和A、B、C三相电流。
2、 过载保护：当发生过载时，切断电动机电源，有定时限和反时限两种动作方式，定时限时间可调,提供五条反时限曲线。
3、 缺相保护：当检测到缺相时，切断电动机电源，动作时间可调。
三．技术指标
指 标 | 型 号 | 单位 | 说 明 |
JFY-713 | |||
额定电流设定范围 | 0.5～10 | A |
|
电流量程 | 15 | A |
|
电流测量精度 | ±1% | - |
|
定时限保护动作时间 | 0.1～20 | 秒 |
|
反时限曲线 | 无 | - |
|
电源电压 | AC 170V～450V | V |
|
触点容量 | 3A/440VAC | - | 纯阻性负载 |
使用环境 | 温度-10℃～50℃，湿度≤85%，无凝露 | - |
|
- | |||||||
■ 基本工作原理
电流检测

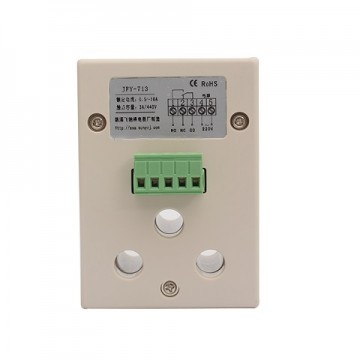

通过内置的电流互感器检测负载电流，所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。
过载保护
过载保护可分为定时限保护和反时限保护两种模式，JFY-701. JFY-713只有定时限模式，JFY-702、704、706、708可通过设置参数F12选择定时限或反时限模式。
定时限模式
当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数F13），继电器断开，切断电动机电源。即过载动作时间是固定的。
反时限模式
过载动作时间和过载电流的大小有关，负载电流超过额定电流越多，则动作时间越短。可根据不同电机的特性选择不同的反时限曲线，JFY-702、704、706、708均提供5 条反时限曲线，见下表：
过载倍数 | 反时限曲线(F12) | |||||
1 | 2 | 3 | 4 | 5 | 0 | |
1.1 | 930.2 | 1860.5 | 2790.7 | 3720.9 | 4651.2 | F13 (定时限)
|
1.2 | 296.3 | 592.6 | 888.9 | 1185.2 | 1481.5 | |
1.5 | 87.1 | 174.3 | 261.4 | 348.6 | 435.7 | |
2 | 34.5 | 69.0 | 103.5 | 138.1 | 172.6 | |
3 | 12.7 | 25.3 | 38.0 | 50.6 | 63.3 | |
4 | 6.7 | 13.4 | 20.1 | 26.9 | 33.6 | |
5 | 4.2 | 8.4 | 12.6 | 16.7 | 20.9 | |
6 | 2.9 | 5.7 | 8.6 | 11.5 | 14.3 | |
7 | 2.1 | 4.2 | 6.3 | 8.4 | 10.4 | |
8 | 1.6 | 3.2 | 4.8 | 6.4 | 7.9 | |
| 以上为过载动作时间(单位:秒) | |||||
缺相保护
缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于50%时，认为缺相。缺相的动作时间由参数F23设定，一般这个时间比三相不平衡动作时间（参数F22）要短。
负载电流小于0.5A时，不进行缺相检测，防止在电机断电状态产生误动作。
自动恢复
保护器内部有一个连续故障次数计数器，用于控制自动恢复次数。当发生过载、缺相、三相不平衡等故障时，继电器断开，切断电动机电源，并且故障次数加1。这时如果故障次数未超过设定的自动恢复次数(参数F51)，则在设定的自动恢复间隔时间(参数F52)后，继电器自动闭合，恢复电动机工作。正常工作一段时间后（由参数F53设定），“连续故障次数”清零，使得下次出现故障时可以重新开始计算自动恢复次数。
例如F51=3，F52=15，F53=60，其效果是：发生故障继电器断开后，过15分钟自动恢复，这样可以重试3次，如果连续3次仍有故障，则需要人工按键恢复。这里“连续”的含义是指自动恢复后60分钟内又发生故障（F53=60）。
时间继电器功能
如果通过设定参数F61启用了时间继电器功能，则保护器通电后，继电器不是立即吸合，而是延时一段时间后再吸合，延时时间由参数F61设定，这时液晶显示器上进行倒计数显示。相当于一个延时启动的时间继电器功能。F61=0表示关闭时间继电器功能
