飞纳得电压监视器JFY-5-1 研究报告

飞纳得电压监视器JFY-5-1 研究报告

一． 产品概述

1.产品特点

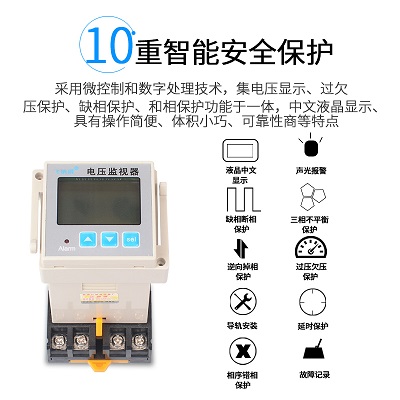

本产品是一种智能型电源保护器件，采用微控制器和数字处理技术，集电压显示、过欠压保护、缺相保护、相序保护和计时计次功能于一体，中文液晶显示，具有操作简便、体积小巧、可靠性高等特点。

2.适用范围

本产品可广泛应用于各种低压电器控制系统，替代传统的相序继电器和过欠压保护器。

二．    主要技术参数JFY-5-1

     电压显示  过欠压保护  缺相保护  相序保护  计时和计次  故障记录  声光报警

1.电源电压：三相280V～450V AC                2.电压测量精度：±1%             3.输出触点容量：3A/250VAC                          4.工作环境：温度-20C～70C湿度85%，无凝露    5.频率：50/60HZ                  6.外形尺寸：（长*宽*高）：48*48*90mm

三、     操作指南

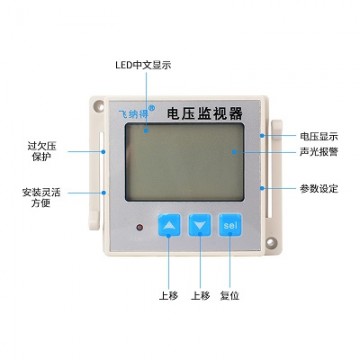

1.显示功能

在正常显示时，液晶显示屏中间显示的是当前的电源电压值(AB相之间的电压)

2.告警功能

当发生电源过欠压、缺相、错相等故障时，液晶显示屏闪烁显示“过压”、“欠压”、“缺相”、“错相”等字样，继电器输出触点断开。JFY-5-1同时发出声光报警，可按任意键消除告警音和故障时间。

n 3.设置过欠压值

长按“Sel”键2秒，液晶显示屏上显示“设定”和“过压”字样，这时用“▲ ▼ ”键改变过电压设定值（“▲”键增1V，“▼”键减1V，按住不放超过0.5秒则快速增减）。再按一次“Sel”键可按同样方法设置欠电压值，完成后再按“Sel”键退出设置状态。(注：过欠压值也可用内部参数F11和F12设置，效果是一样的)。

过压值设到最大会显示“OFF”，表示关闭过压告警功能；欠压值设到最小会显示“OFF”，表示关闭欠压告警功能。

n 4. 内部参数设置

在显示电压状态，长按“▲ ”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“▲ ”或“▼ ”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“▲ ”或“▼ ”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。

内部参数代码如下表所示：
