CIRCON MV-9087光源氙灯无反应故障维修

采购类型:
  • 价格要求: 电议
  • 采购数量:大量
  • 包装要求:无要求
  • 采购情况:长期有效
  • 所在地:广东广州市
  • 发布日期:2021-09-03 22:41
  • 信息有效期: 长期有效
采购商信息
  • 会员类型:企业会员
采购信息描述
  • 所在地:广东广州市
  • 有效期至:长期有效
  • 浏览次数:333

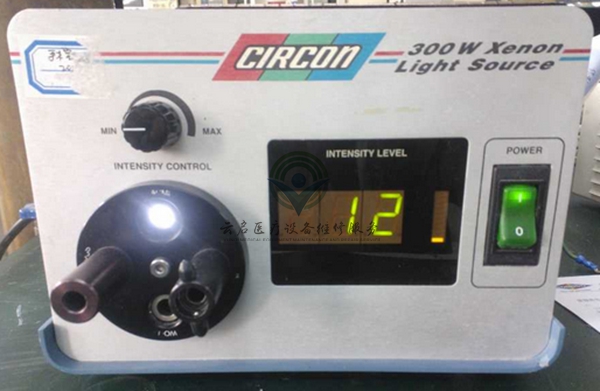

CIRCON MV-9087光源是一款300W的氙灯光源,可连接多款品牌的导光束。其内部结构简单布局合理:左边氙灯和专用散热通道,右边电源驱动板,长间时工作性能稳定,机身不会感到很热。
故障现象:打开电源开关,面板显示正常,有“吱、吱、吱”响声,风扇不转,氙灯无任何反应。

分析:为了便于分板,我们先了解其电源板的工作原理,如图二方框图。市电220VAC经L1和R18给整流硅堆DB1整流,电容C5、C6滤波,得到300V的直流电压,再供给开关电路**1、**2、T1变压,输出所需的各路电压。一路经双二极管D1和D2整流输出约14V的大功率主电压供氙灯正常工作用;一路经D21、D22、D23、D24整流输出约150V电压供高压电路工作用。当氙灯工作正常后继电路SK1吸合,接通主电源14V,150V电压断开。而整个电源的核心主要由U4、**1、**2、T1构成,当U4的工作电压正常后,软启动电路工作,继电器K2吸合,R18被继电器K2短路。

开机有“吱、吱、吱”响声,很有可能有元件短路,风扇不转说明没有电压输出。
维修:
1.先对整机及电路板进行吹尘清洁。
 2.拆下电路板,目测有没有烧坏的元器件,没有发现。
3.用万用表短路档先检测大功率的元件,当检测到D1、D2时阻值为0,有短路现象,用电烙铁拆下D1、D2再万用表二极管档检测时,D1正接和负接显示均为0,短路,而D2正常。
4.更D1后,再检测一遍没有检测到元件短路。
5.把电路板安装好后,通电,氙灯正常点亮,风扇转动正常。烤机8小时作各工作电压依然工正常。

总结:在平时维修过程中要理清电路板的工作原理,积累经验,抓住关键点入手检测,就能快速缩小故障范围,找到故障点,提高维修效率。

维修咨询热线:13416100707莫工(**同步)
