ZG-13型电动钢轨钻孔机适用于75kg/m以下各种轨型钻孔作业，夹轨装置具有自锁功能，定位准确、钻孔精度高。采用麻花钻头，整体结构紧凑，体积小、重量轻，结构简单合理，钻孔省时省力，是工务部门维修作业必备工具。
ZG-13型电动钢轨钻孔机参数
1、电机型号：JIZ-SD05-13A\电 压：220V\频 率：50Hz\功 率：0.42kw
2、大钻孔直径：Φ13
3、钻孔时间：50s
4、主轴转速：550r/min
5、整机质量：16kg
6、外形尺寸：650x200x280
ZG-13型电动钢轨钻孔机夹具的使用方法
1. 装卡时，反复用手调节卡具前部顶丝，使上部压把刚好压紧钢轨面。
2. 上下位置调节：松开卡侧面两个紧固螺钉，旋转调节螺杆，位置调好后，锁紧紧固螺钉。
3. 检查电源是否接触良好，严禁虚接，以免烧毁电机。
4. 该机备有注水喷壶，在钻孔过程中必须加注冷却液，以延长钻头使用寿命。
5. 钻孔过程中，进给操作时要用力适当，切勿过快，过猛，发现转动异常，应减少用力，以防过载。
ZG-13型电动钢轨钻孔机
ZG-13型电动钢轨钻孔机操作规程
1、检查电动机的电源线是否有破皮漏电现象。接通电动机电源，空载运转看是否正常。
2、变速箱是否缺少润滑油。
3、选与所钻轨型相同的定位块，安装在钻孔机卡具上相对部位。
4、把进给手柄顺时针转动，先将主轴退止后，再将磨好的钻头装入钻卡头上锁紧。
ZG-13型电动钢轨钻孔机作业中的检查
1、把卡具搭放在轨顶面上，调好顶丝的适当长度，下压卡具压把进行锁紧。如锁紧强度不够，顺时针转动顶丝搬把，直到锁紧。
2、接通电动机电源，空转30秒，电动机平稳运行无异常时逆时针旋转手柄。当钻头进入车削状态时，注水冷却。以防钻头烧兰。
3、钻通后，停止注水，快速顺时针转动手柄，把主轴退止后，关闭电动机。上提卡具压把，整机离轨，完成作业。

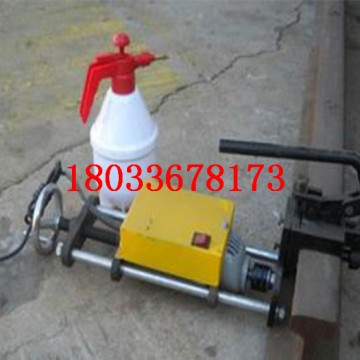

ZG-13型电动钢轨钻孔机
ZG-13型电动钢轨钻孔机维修与保养
1、钻孔机保管时要防潮。长期停用要上油密封，装箱保存。
2、使用时齿轮箱内要加注润滑脂。
3、钻孔时要保持钻头锋利(刃角为118°)以确保钻孔机正常工作。
4、使用后要将钻孔机擦净，需注油的地方应注油防锈，然后在库内存放。
5、每年检查一次机内润滑脂。如发现缺少或污染应添加或更换润滑脂，润滑脂应为1#钙钠基润滑脂。
ZG-13型电动钢轨钻孔机安全操作注意事项
1、检查卡轨情况：根据轨型，调整好卡轨部分的顶丝，如果过松，则装卡不牢;如果过紧，则容易将卡具头弄坏。
2、检查主轴进钻.退钻，无卡阻现象。
3、检查电动机与机架螺丝连接情况。
