ZW型卧式自吸泵/无堵塞自吸泵,当选上海三利

采购类型:
  • 价格要求: 电议
  • 采购数量:大量
  • 包装要求:无要求
  • 采购情况:长期有效
  • 品牌:上海三利给水设备有限公司
  • 所在地:上海
  • 发布日期:2024-10-28 10:36
  • 信息有效期: 长期有效
采购商信息
  • 会员类型:企业会员
采购信息描述
  • 所在地:上海
  • 有效期至:长期有效
  • 浏览次数:375

关于『上 海 三 利 』
上海三利给水设备有限公司
热爱学习、勇于挑战、拥抱变化、守护能源降低能耗是三利的使命
本公司产品跨分领域广阔

建筑行业、石油化行业、制药行业、环保事业、消防送水、城市给排水领域等作出好的产品

三利用心服务好每位客户、打造客户需要的好产品

诚实、耐心、热情,为客户节约成本是我们的所求之事

三利·ZW型卧式无堵塞自吸泵简介:

ZW型卧式自吸泵又被叫做污水自吸泵、无堵塞自吸泵,按照原理归类为:自吸式离心泵。ZW型卧式自吸泵的亮点在于集强自吸和无堵塞排污于一体,采用轴向回流外混式,并通过泵体、叶轮流道的设计,不需安装底阀和灌引水,既可以像一般清水自吸泵那样抽吸清水及化工介质,又可抽排含有大颗粒固体和长纤维垃圾的污物、沉淀物、废矿杂质等一切工程污水物及胶质体可以完全减轻工人的劳动强度。该泵使用、移动、安装方便维修性能稳定,其自吸高度5米,是取代各类潜水式、液下式排污泵的理想泵种。

三利·ZW型卧式无堵塞自吸泵特点:

a采用双叶片叶轮结构,提高了污物的通过能力

b、机械密封采用磨檫副,并长期处入油室内运行;
c、整体结构紧凑、体积小、声小、节能效果,检修方便,方便用户更换;
d、自动控制柜可以根据所需液化变化,自动控制泵的超动与停止,需专人看管,使用方便;
e、可根据用户需要配备安装方式,它给安装、维修方便,人可不必此为而进入污水坑;
f、能够在设计范围内使用,而电机不会过载;
g、配上户外性电机,则无须建泵房,可直接安装与户外使用节省开支。

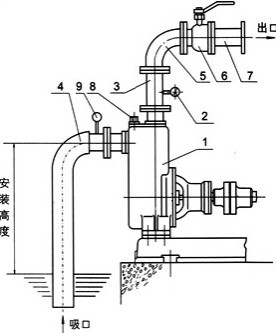

三利·ZW型卧式无堵塞自吸泵安装示意图:










序号

名称

1

2

压力表

3

出口垂管

4

吸入硬喉管

5

弯头

6

流量控制阀

7

出口管路

8

加液螺塞

9

真空表




















ZW型无堵塞自吸式排污泵
为单级单吸卧式,吸入口为轴向吸入,排出口为垂直向上,自吸入口向电机端看为顺时针方向旋转。
ZW型无堵塞自吸式排污泵进、出口联接:按基本型为法兰(GB115.7-8-88)。配套电机为Y型异步电动机,可选择普通型或防爆型,根据要求另行商定。泵体材质选用HT200、叶轮材质选用QT400-18,也可根据用户需要选用不锈钢,用于输送腐蚀性介质。

三利·ZW型卧式无堵塞自吸泵结构:








三利·ZW型卧式无堵塞自吸泵细节:






三利·ZW型卧式无堵塞自吸泵型号意义:






三利·ZW型卧式无堵塞自吸泵安装使用及注意事项:

1、泵的进口下端,设有放液口,扭开放液口封盖,泵内液料即能放净。

2、出液口、进液口处都用橡胶密封圈,转轴上密封采用机械密封件来密封。

3、进水接头与泵体之间装有橡胶阀片,停止时自动关闭,保持泵内满液作下次引液之用。

4、ZW型卧式无堵塞自吸泵由泵体、叶轮、轴、机架、电机等部件组成,移动方便。

5、泵体内设有气水分离室与出中相通,贮水室与回流阀相通。自吸时,回液阀是自动打开的,回流阀体有正对叶轮的锥型喷嘴,自吸时有助于提高自吸速度。

6、ZW型卧式无堵塞自吸泵在一般安装条件下,吸入高度为3米,如果在某种场合需要进一步提高吸入高度,那么安装时要注意吸入管越短越好,泵的吸入应尽量避免阀门、弯头和三通。排出管垂直高度在1米内,且在泵出口垂直1米内,中间不设置弯头,那么可以获得该泵的吸入高度。

三利·订货须知

上海三利给水设备有限公司 提醒用户,来电选购产品请按照型号或者参数询价,说明介质类型,尽量避免因选型不当出现退换货情况,给您和我公司带来不便。
· 订货时来电请提供泵具体型号,若不能提供型号,请提供以下参数泵口径(mm)、扬程(m)、流量(m3/h)、电机功率(KW)、转速(r/min)、电压(V)、泵要输送的介质以及其他要求,以便我们为您正确选型。
· 当水泵使用的场地比较、要求非常规或者周围环境比较复杂请您尽量提供设计图纸和设计流程,尽量来电解释清楚,由我们技术员为您出谋划策,减少麻烦和损失。
