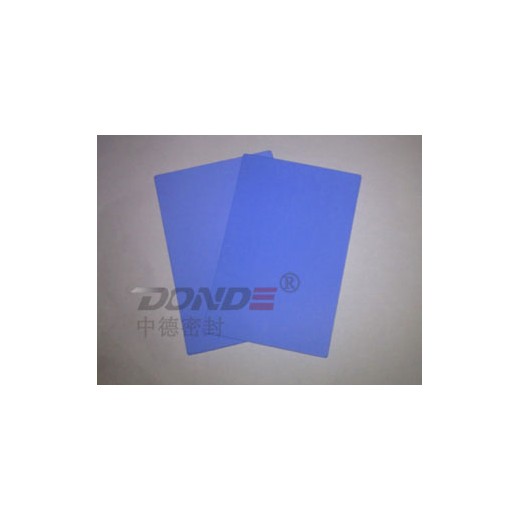

| 改性四氟板 产品型号：ZD-GS1610 |
| 改性四氟板 ZD-GS1610改性四氟板又叫填充聚四氟乙烯板,是用聚四氟乙烯树脂添加一定量填充剂，如玻璃纤维，青铜粉，二硫化钼，石墨，碳纤维等，经高速混合均匀后用模具压制成型，再经高温烧结制成垫片等制品或先压制成改性四氟板后冲压或裁切成各种四氟制品。填充聚四氟乙烯板由于在聚四氟乙烯中加入一定量的填充剂，从而大大改善了聚四氟乙烯的某些特性，特别是耐磨耗、导热、抗糯变、自润滑等方面比纯聚四氟乙烯板有较明显的改善。适用于在-180℃～+250℃温度范围内的耐腐蚀、导热、耐磨耗、无油润滑、减震抗磨的密封件，润滑传导件。 为了满足客户对高品质四氟垫片的需要我们引进国外一些国外著名品牌性能优异的膨胀四氟板和改性四氟板材料，如Gore，Garlock, Valqua,TEMAC 等可参考膨胀四氟板 本公司拥有GB2506-89、GB/T17727、HG/T20627、HG/T20606等标准全系列各种改性四氟垫片模具欢迎大家垂询改性四氟模压成型垫片要求厚度2mm以上。 填充四氟板性能特点： 改性（填充）PTFE的性能与填充材料的性能、含量及制备工艺有密切关系。填充剂必须满足：（1）填充剂在380-400℃烧结条件下**；（2）填充剂粒度150µm；（3）填充剂不会吸潮；（4）在烧结条件下，填充剂自身不会簇集；（5）填充剂不与PTFE反应 。 填充四氟板常用填充剂：石墨、二硫化钼、陶瓷颗粒/纤维、碳纤维(CF)、玻璃微珠和玻璃纤维(GF) 、石英、硫酸钡等 1.提高耐冷流、蠕变性能：填充石墨、玻璃微珠和玻璃纤维(GF、聚苯硫醚 2.提高耐冷流、润滑性：填充MoS2, 3.提高导热性能：填充青铜粉、钼、镍、等、碳纤维 4.提高耐磨性能：填充玻璃微珠和玻璃纤维(GF) 、聚酰亚胺、聚苯酯 5.提高**性和减少变形：碳纤维、聚苯硫醚 填充四氟板使用行业：化工、石化、炼油、氯碱、制酸、磷肥、制药、农药、化纤、染化、焦化、煤气、有机合成、有色冶炼、钢铁、原子能及高纯产品生产（如离子膜电解），粘稠物料输送与操作，卫生要求高度严格的食品、饮料等加工生产部门。 填充四氟板使用设备： 管道、阀门、泵、压力容器、热交换器、冷凝器、发电机、空气压缩机、排气管、制冷机等法兰连接处的密封部位 |
| 添加不同填充剂膨体四氟板性能比较： |
| ZD-GS1610ZD-GS1611ZD-GS1612ZD-GS1613ZD-GS1620颜色蓝色黄褐色白色蓝绿色白色成份PTFE添加二氧化硅PTFE添加玻璃微珠PTFE添加BaSoqPTFE添加玻璃纤维*PTFE温度（℃）-200～+200-200～+200-200～+200-200～+200-200～+150压力连续zui大（bar)5555555050气体渗透性 (cm3/s) GB/T9129-2003<1×10-3<1×10-3<1×10-3<1×10-3 |
| 不同改性（填充）PTFE垫片性能比较： |
| 产品名称填料气密性，L/min蠕变松弛,%压缩率,%回弹率,%抗拉强度,MPaGarlockGYLON 3504玻璃 微珠<0.0154025-453014GYLON 3510硫酸钡<0.015114-104014FlexitallicSIGMA 500玻璃微珠<0.131354414SIGMA 511二氧化硅<0.13574416Durlon9200W硫酸钡0.01308-163513.29400碳纤维0.01305-124014.5VALQUA7020陶瓷纤维-484.65915.27026碳纤维-494.57326.5国产A陶瓷纤维<0.17864915.7B玻璃微珠0.257421.433.912.3C--62.89.638.912.4自制陶瓷纤维<0.0116.612.56014.8普通PTFE-<0.018116.74725.4备注 ASTM F37ASTM F38ASTM F36ASTM F152以上数据出自华东理工大学流体密封研究室谢苏江 博士谨表谢意！ ※客户根据不同使用工况条件选择不同的材料，有特殊工矿的可要求。 |
填充四氟板技术标准: |
